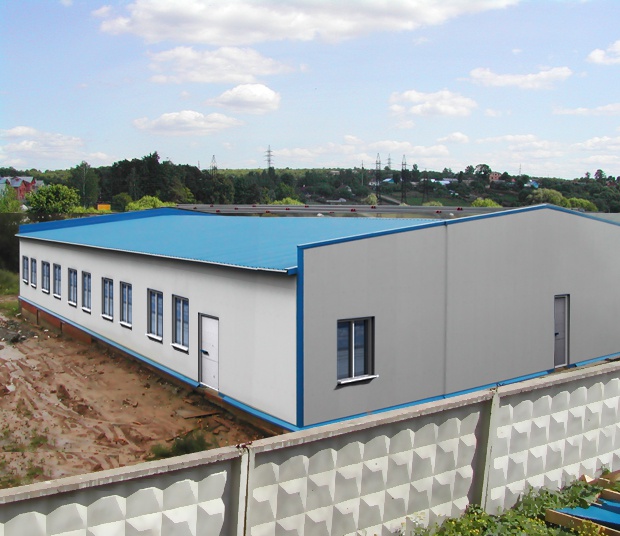

Цех колбасных изделий в г.Калуга

Сведения о проекте:

Полнокомплектное здание из металлоконструкций с сэндвич – панелями типа «Венталл – С», окнами и дверями из ПВХ – профиля.

Фундамент:

Фундаменты здания – столбчатые. Соединение с колоннами – через блоки анкерных болтов. Сопряжение колонн с фундаментами – шарнирное.

Каркас и прогонная система:

Элементы несущего каркаса – из сварных двутавров переменного по длине сечения. Соединение элементов рам между собой – фланцевое, на высокопрочных болтах с предварительной затяжкой. Жесткость каркаса здания в целом обеспечивается системой гибких вертикальных и горизонтальных связей, устанавливаемых с предварительным натяжением, и распорок. Стеновые и кровельные прогоны выполнены из холодногнутых < (S) – профилей, изготовленных из оцинкованной стали. Соединение прогонов с несущим каркасом – болтовое.

Кровля:

Ограждающие конструкции кровельного покрытия выполнены из трехслойных структурных сэндвич-панелей, известных под торговой маркой «Стеновые и кровельные панели системы Венталл». Сердечник панелей выполнен из конструкционной минеральной базальтовой ваты. Наружная и внутренняя обшивка панелей – оцинкованная и окрашенная листовая сталь. Соединение панелей между собой производится «внахлест». Соединение кровельных панелей к прогонам каркаса здания выполнена посредством самонарезающих винтов с герметизирующей шайбой из IPDM. Система кровельного покрытия оснащена коньками, водосливными элементами, нащельниками фронтонов и торцов здания, изготовленных из оцинкованного окрашенного стального листа.

Стены:

Стены здания выполнены из трехслойных структурных сэндвич-панелей, известных под торговой маркой «Стеновые и кровельные панели системы Венталл». Сердечник панелей выполнен из конструкционной минеральной базальтовой ваты. Наружная и внутренняя обшивка панелей – оцинкованная и окрашенная листовая сталь. Соединение панелей к прогонам каркаса здания выполнена посредством самонарезающих винтов с герметизирующей шайбой из IPDM. Ограждающие конструкции стен включают в себя также угловые нащельники, нижние и верхние сливы, элементы обрамления воротных, дверных и оконных проемов.
