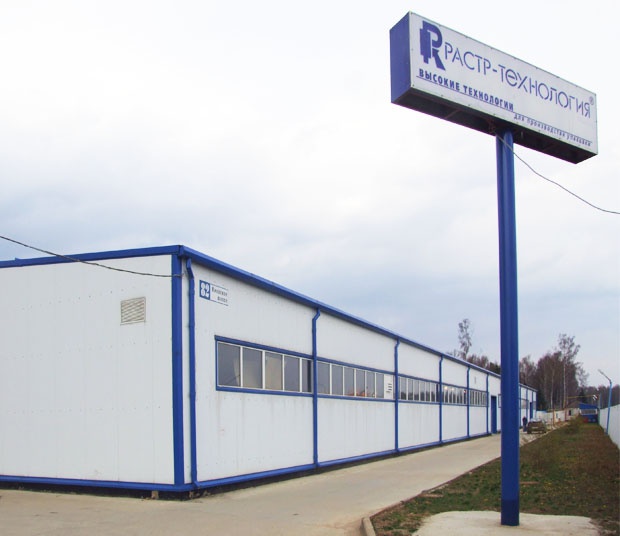

Производственно-складской комплекс в г.Обнинск


Дата сдачи объекта: 2009
Заказчик (инвестор) строительства объекта: ООО "РАСТР-технология"
Размеры объекта: 36x95x4,8м (3420 м2)
Роль компании в строительстве объекта: Генпроектировщик, генподрядчик
Статус объекта: сдан в эксплуатацию
Полное наименование объекта: Производственно-складской комплекс ООО "РАСТР-технология"
Место (расположение) объекта: г. Обнинск

Сведения о проекте:

Комплекс выполнен по индивидуальному проекту. Фундаменты на свайном основании с ростверками. Каркас здания выполнен на базе стальных двухпролетных рам (сварные двутавры переменного сечения). Прогоны каркаса из гнутых и прокатных профилей. Покрытие стен – сэндвич-панели марки «Венталл-С-3mm», кровли – профнастил с утеплителем.

Фундамент:

Фундаменты запроектированы в виде железобетонных ростверков на свайном основании. По всему периметру здания запроектирована железобетонная цокольная стенка, опирающаяся на грунт. Стенка является удерживающей конструкцией для насыпного грунта, находящегося внутри сооружения и являющегося основанием для пола. На всех частях железобетонных конструкция, соприкасающихся с грунтом, выполнена гидроизоляция (битумная обмазка в два слоя). В местах примыкания цокольной стенки к ростверкам запроектированы деформационные швы по всей площади примыкания. В качестве утеплителя по цоколю использованы маты минераловатные марки ISOVER.Снаружи теплоизоляция по всему периметру здания закрывается профлистом, который крепится к железобетонным конструкциям.

Каркас:

Здание двухпролетное, одноэтажное. Каркас здания решен в виде ряда стальных двухпролетных рам из сварных двутавров переменного сечения. Прогоны покрытия – неразрезные из гнутых профилей. Стеновые прогоны – неразрезные из гнутых профилей и разрезные из прокатных профилей. Прогоны гнутые – оцинкованные, прогоны прокатные – грунтованные. Сопряжения колонн рам с фундаментами – шарнирное, сопряжение центральных колонн и стоек фахверка с фундаментами – жесткое, сопряжение центральных колонн с ригелями и стоек фахверка с торцевыми балками – шарнирное. Узел сопряжения элементов рам – фланцевый на высокопрочных болтах с контролируемым натяжением. Все заводские соединения сварные. Сварка – автоматическая под слоем флюса или полуавтоматическая сварка в среде углекислого газа. Монтаж конструкций предусмотрен с креплением на высокопрочных болтах и болтах нормальной прочности. Стойки ворот и дверей крепятся к элементам каркаса самонарезающими шурупами или монтажной сваркой. Пространственная жесткость каркаса обеспечивается с помощью системы вертикальных и горизонтальных связей.

Стены:

Стены здания изготовлены из трехслойных панелей «Венталл-С-3mm» толщиной 100мм. В качестве утеплителя в панелях стен использован утеплитель «Nobasil». Наружная и внутренняя поверхность панелей изготавливаются из оцинкованного стального листа, окрашенного высокопрочным покрытием. Панели устанавливаются с внешней стороны элементов каркаса на предварительно установленный нащельник и утеплитель в пароизоляционной пленке. Монтаж панелей ведется последовательно «в замок» с ранее установленными панелями с герметизацией места соединения. Места соединения панелей закрываются нащельниками. Крепление стеновых панелей осуществляется с помощью самонарезающих шурупов.

Кровля:

В качестве утеплителя кровли использованы маты минераловатные марки ISOVER. Продольные стыки полос утеплителя проклеиваются алюминиевой клейкой лентой, обеспечивающей герметичность фольгированного слоя. Кровля изготавливается из профилированного листа ВН-45.Между собой листы кровли скрепляются заклепками с предварительным нанесением герметика. Крепление кровельных листов осуществляется с помощью самонарезающих шурупов.

Полы:

На уплотненный грунт обратной засыпки укладывается песок средней крупности, уплотненный слоями. В местах примыкания к элементам фундамента укладывается утеплитель пенополистирол. На уплотненный песок укладывается слой иглопробивного полотна дорнит, предотвращающего вынос грунтовых частиц. На дорнит укладывается второй слой уплотненного песка, который покрывается армированной пленкой. Поверх пленки заливается армированная монолитная железобетонная плита. Поверхность бетона затирается, производится нарезка расширительных швов. Расширительные швы заполняются специальным праймером и герметиком. Готовая поверхность полов обрабатывается специальным лаком (кюрингом).
